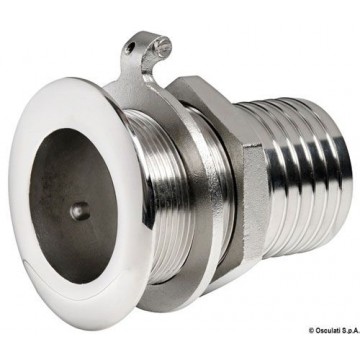

Passe-coque avec embout
Passe-coque avec embout
Passe-coque avec embout
Passe-coque avec embout

Passe-coque avec embout

17.523.16
Price from €11.96
Tax included

Différents modèles - voir tableau ci-dessous

--> Plus de détails
Disponibilité: se reporter au tableau ci-dessous
Choisir une version
Shipped within 3-8 days



Paiement 100% sécurisé



Livraison à domicile France, DOM-TOM et UE



Satisfait ou remboursé - 14 jours



Equipés d'enclenchement de masse. Polis miroir

17.523.16
2015-01-29

Merci de ne poser ici que des questions concernant ce produit. Pour toute question générale sur le site, une disponibilité, une commande, ou une demande de conseil, utilisez notre formulaire de contact

A partir de Nathalie AEBISCHER | 2023-10-18 12:35:48

Bonjour,
Je suis intéressée par cet article (référence 17.523.15) mais ne suis pas certaine de bien comprendre les mesures: disposez-vous d'un schéma illustrant à quoi correspondent les différentes lettres A, B, C...etc?
Je dois raccorde ce passe coque à un tuyau de 38mm (diamètre intérieur) et je souhaite également connaître le diamètre de la bague extérieure du passe coque.
Merci pour votre réponse.

administrateur

Bonjour,
Nous venons d'ajouter le schéma manquant. Merci pour votre remarque.

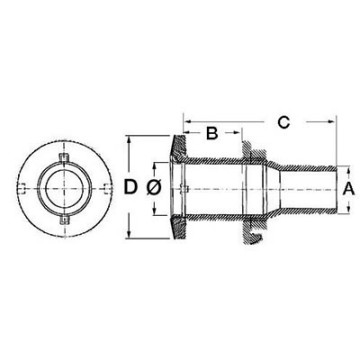

Le diamètre de "sortie" est donc la valeur A, le diamètre de la bague extérieure est la valeur D.
Cordialement,

Page: 1

Poser une question
Votre question a été envoyée avec succès notre équipe. Merci pour la question!
Poser une question
cacher l'
Captcha
A mm 15 18 24 30 56 39 44
B mm 32 38 45 26 34 21 33
D mm 35 55 65 49 39 71 84
C mm 77 80 53 95 59 68 73
ø mm 11 15 25 19 34 38 50
Filetage 1/2" 3/4" 1" 1"1/4 1"1/2 2" 3/8"
Combinations Reference A mm B mm D mm C mm ø mm Filetage Price Stock Add to cart
Passe-coque avec embout

A mm : 56
B mm : 45
D mm : 84
C mm : 95
ø mm : 50
Filetage : 2"

Reference : 17.523.16

Stock : 0

Shipped within 3-8 days

17.523.16

56

45

84

95

50

2"

€62.94

Shipped within 3-8 days

€62.94

Passe-coque avec embout

A mm : 15
B mm : 21
D mm : 35
C mm : 53
ø mm : 11
Filetage : 3/8"

Reference : 17.523.10

Stock : 0

Shipped within 3-8 days

17.523.10

15

21

35

53

11

3/8"

€11.96

Shipped within 3-8 days

€11.96

Passe-coque avec embout

A mm : 18
B mm : 26
D mm : 39
C mm : 59
ø mm : 15
Filetage : 1/2"

Reference : 17.523.11

Stock : 0

Shipped within 3-8 days

17.523.11

18

26

39

59

15

1/2"

€15.89

Shipped within 3-8 days

€15.89

Passe-coque avec embout

A mm : 24
B mm : 32
D mm : 49
C mm : 68
ø mm : 19
Filetage : 3/4"

Reference : 17.523.12

Stock : 0

Shipped within 3-8 days

17.523.12

24

32

49

68

19

3/4"

€20.44

Shipped within 3-8 days

€20.44

Passe-coque avec embout

A mm : 30
B mm : 33
D mm : 55
C mm : 73
ø mm : 25
Filetage : 1"

Reference : 17.523.13

Stock : 0

Shipped within 3-8 days

17.523.13

30

33

55

73

25

1"

€26.23

Shipped within 3-8 days

€26.23

Passe-coque avec embout

A mm : 39
B mm : 34
D mm : 65
C mm : 77
ø mm : 34
Filetage : 1"1/4

Reference : 17.523.14

Stock : 0

Shipped within 3-8 days

17.523.14

39

34

65

77

34

1"1/4

€34.43

Shipped within 3-8 days

€34.43

Passe-coque avec embout

A mm : 44
B mm : 38
D mm : 71
C mm : 80
ø mm : 38
Filetage : 1"1/2

Reference : 17.523.15

Stock : 0

Shipped within 3-8 days

17.523.15

44

38

71

80

38

1"1/2

€47.20

Shipped within 3-8 days

€47.20
