14.296.01
A partir de 8,32 €
TTC

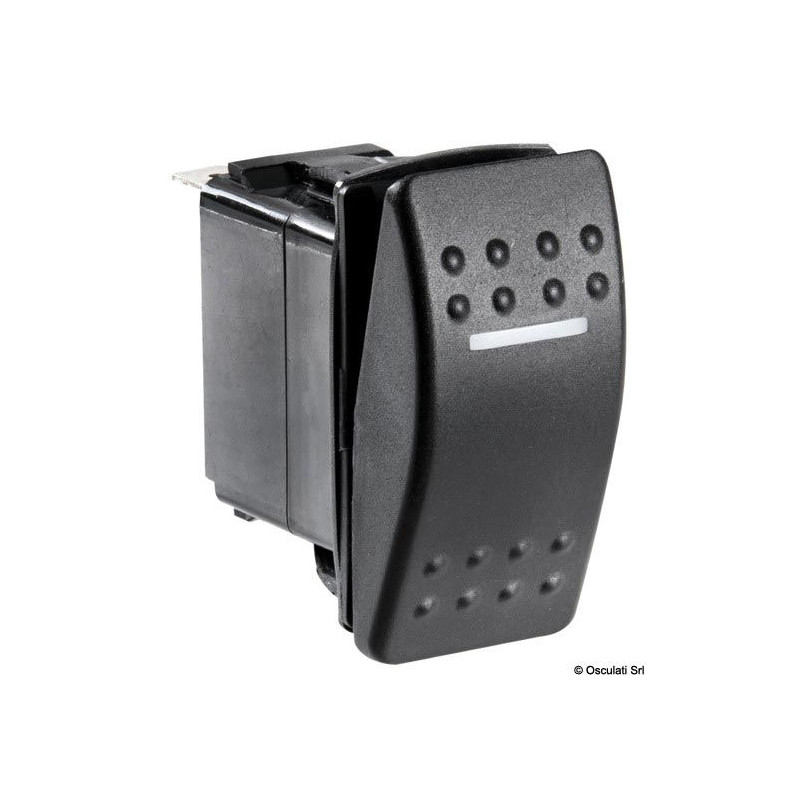

Interrupteurs à bascule 'Marina R' étanches IP56 avec bascule neutre. Différents modèles au choix.

rating Lire les 3 avis
Disponibilité: se reporter au tableau ci-dessous
Expédié sous 3 à 8 jours



Paiement 100% sécurisé



Livraison domicile France, DOM-TOM, UE



Satisfait ou remboursé - 14 jours

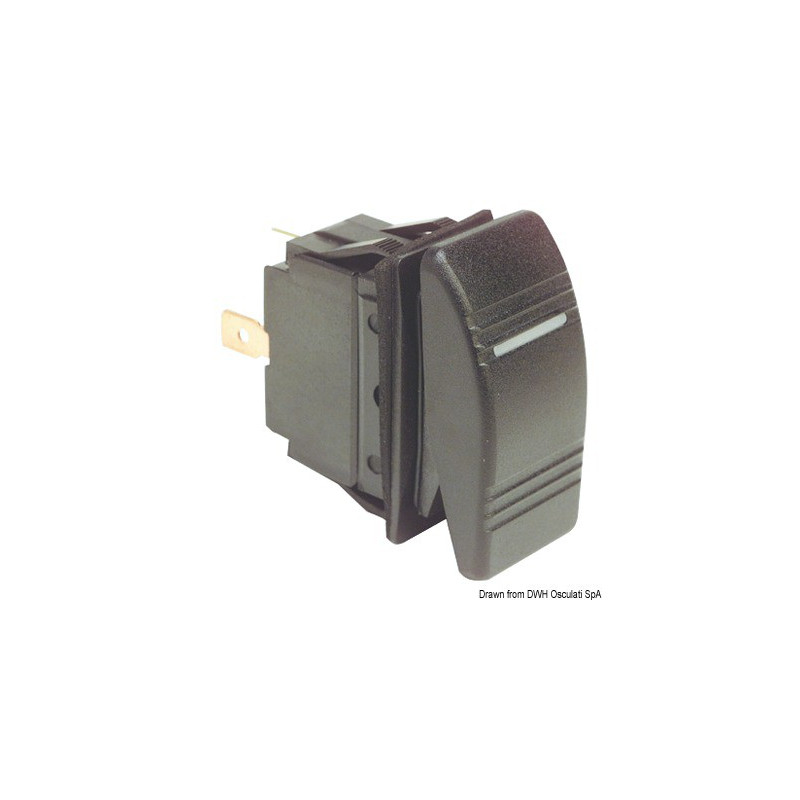

Interrupteurs à bascule 'Marina R' étanches IP56 avec bascule neutre. Différents modèles au choix.

Interrupteurs à bascule série Marina R.
Bascule rigide neutre incluse (pas de symbole)
1 seul LED : témoin de fonctionnement qui s'allume à l'activation du contact.


Nécessitent pour l'installation un trou rectangulaire de 21,5 x 36,8 mm.
Puissance supportée maximale 20 A - 12 V
Etanche IP67


  Comprendre les fonctions des interrupteurs :
- (ON) signifie qu'il faut maintenir le bouton enfoncé pour activer la fonction. Il y a un retour automatique à ressort sous le bouton : dès qu'on le lâche, le contact s'arrête et l'appareil passe en OFF.
- A l'inverse, ON signifie que le contact est activé ET maintenu une fois qu'on a appuyé sur le bouton. Pour éteindre, on doit rappuyer sur le bouton.

 * Explications :
Tous usages :
- ON(1) = circuit 1
- ON (1+2) = circuit 2
Pour feux de navigation bateaux jusqu'à 12m :
- ON(1) = blanc 360°
- ON (1+2) = blanc 360° + rouge/vert 112.5°

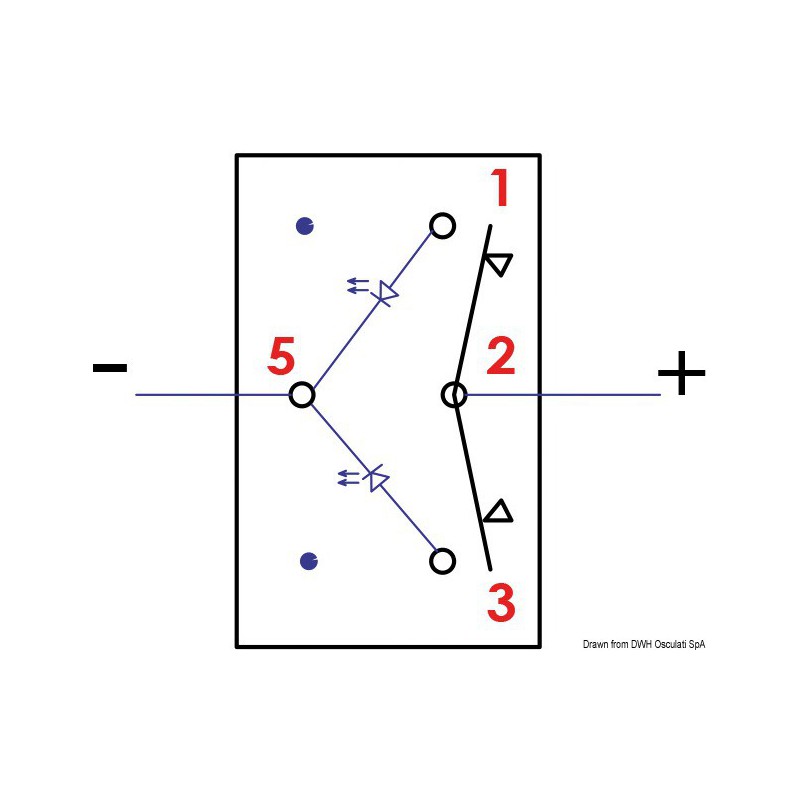

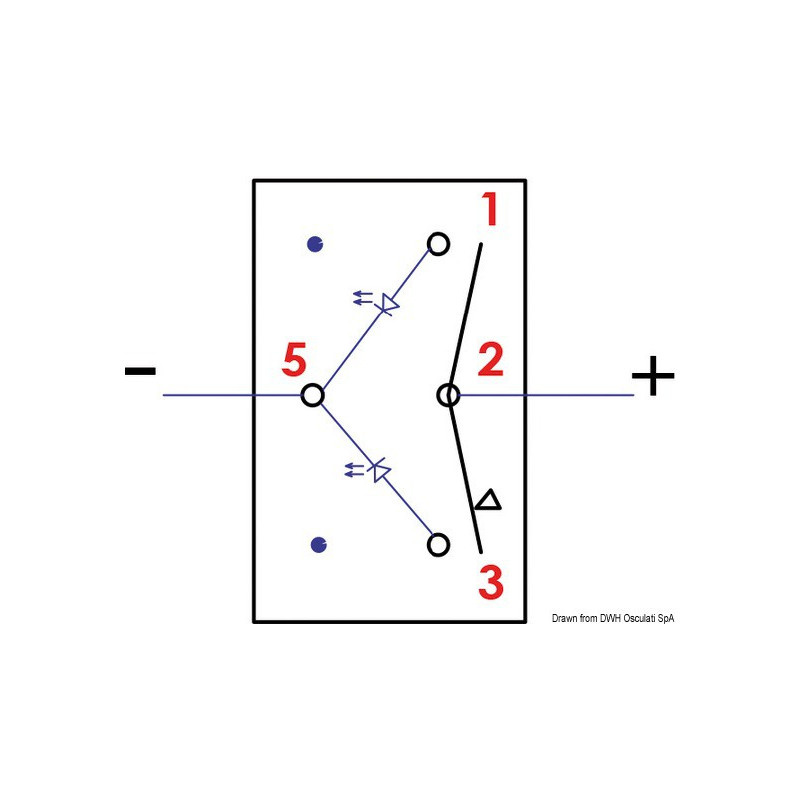

>> Schémas de branchement disponibles dans l'onglet "Documents joints"

>> Clé de démontage des bascules d'interrupteur à commander ici.

>> A VOIR AUSSI : Composez vos interrupteurs sur-mesure : interrupteurs Marina R + Bascules avec symbole (voir onglet "accessoires")



14.296.01
2015-01-29

Téléchargement

14.196.xx Branchements

-

Téléchargement (151.91k)
interrupteur Marina R
rating 10
conforme à la description.
BON
rating 9
BON
parfait
rating 10
trés satisfait - accueil rapide et sympathique

Merci de ne poser ici que des questions concernant ce produit. Pour toute question générale sur le site, une disponibilité, une commande, ou une demande de conseil, utilisez notre formulaire de contact

A partir de Ponthus | 2023-06-10 19:13:59

Bonjour il me faudrait juste trois interrupteurs pour allumage cabine allumage feux avant et feu arrière pour un flyer 570 cabin
Mais je suis perdu avec votre description de terminaux
Pourriez-vous me dire lesquels commander.
Et si possible des interrupteurs avec logos.

administrateur

Bonjour, les interrupteurs sont à choisir selon la fonction qu'ils vont remplir. Vous pouvez choisir différents modes : ON/OFF, ON/OFF/ON etc...
mais sur le présent produit, la bascule est déjà montée sur l'interrupteur, et elle ne comporte aucun symbole.
Pour avoir un symbole, commandez plutôt un interrupteur seul (https://www.isonautique.com/fr/interrupteur-a-bascule-marina-959.html) + les bascules avec symbole dont vous avez besoin (https://www.isonautique.com/fr/bascules-avec-symbole-eclaire-7464.html)

Page: 1

Votre question a été envoyée avec succès à notre équipe. Nous y répondrons rapidement. Merci !
Envoyer votre question
cacher le formulaire
Captcha
Nb de terminaux 4 6 3
Fonction OFF-ON OFF-(ON) ON-OFF-ON pour 2 circuits séparés (ON)-OFF-(ON) pour: passerelles hydrauliques, guindeaux, flap ON-OFF-(ON) pour: pompes de fond de cale (automatique - manuelle) ON(1) - OFF - ON(1+2)* (ON)-OFF-(ON) pour: Flap, Trim, passerelles etc.
Déclinaisons Référence Nb de terminaux Fonction prix Stock Ajouter au panier
Interrupteur à bascule "Marina R"

Nb de terminaux : 3

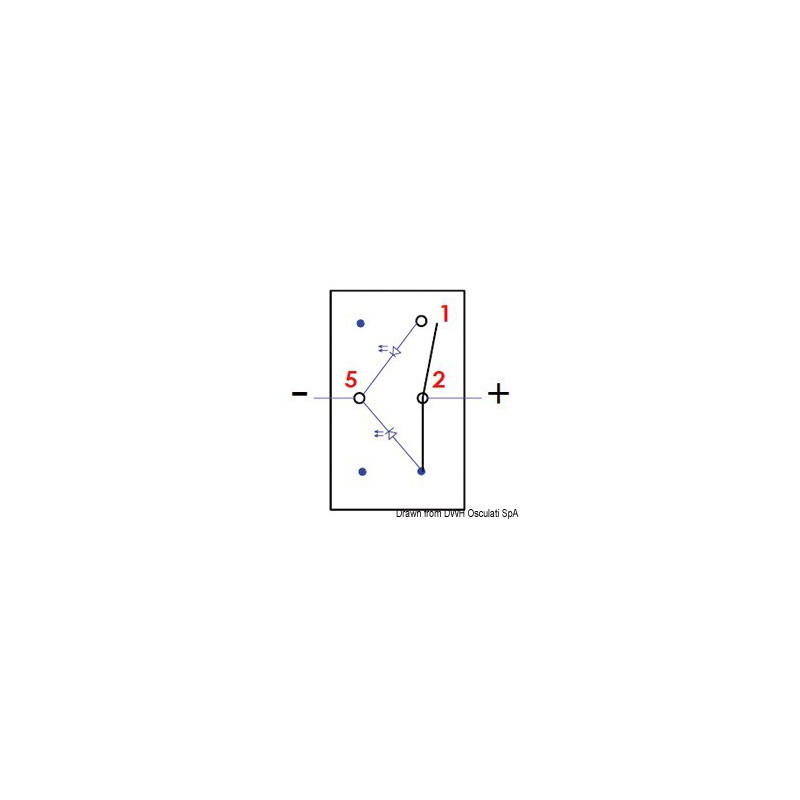

Fonction : OFF-ON

Référence : 14.296.01

Stock : -1

Expédié sous 3 à 8 jours

14.296.01

3

OFF-ON

9,25 €

Expédié sous 3 à 8 jours

9,25 €

Interrupteur à bascule "Marina R"

Nb de terminaux : 3

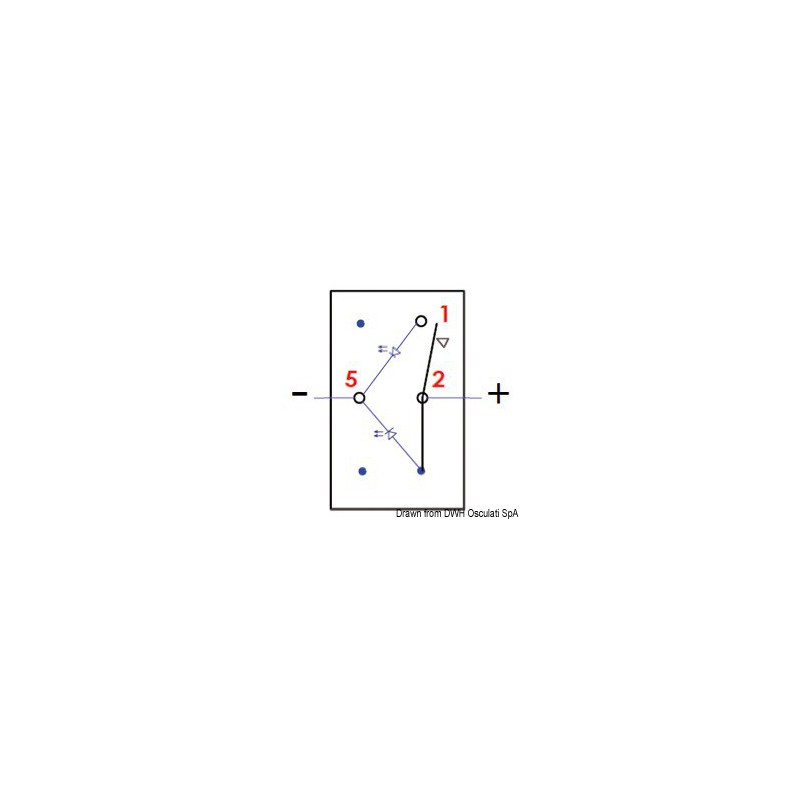

Fonction : OFF-(ON)

Référence : 14.296.02

Stock : 0

Expédié sous 3 à 8 jours

14.296.02

3

OFF-(ON)

9,25 €

Expédié sous 3 à 8 jours

9,25 €

Interrupteur à bascule "Marina R"

Nb de terminaux : 6

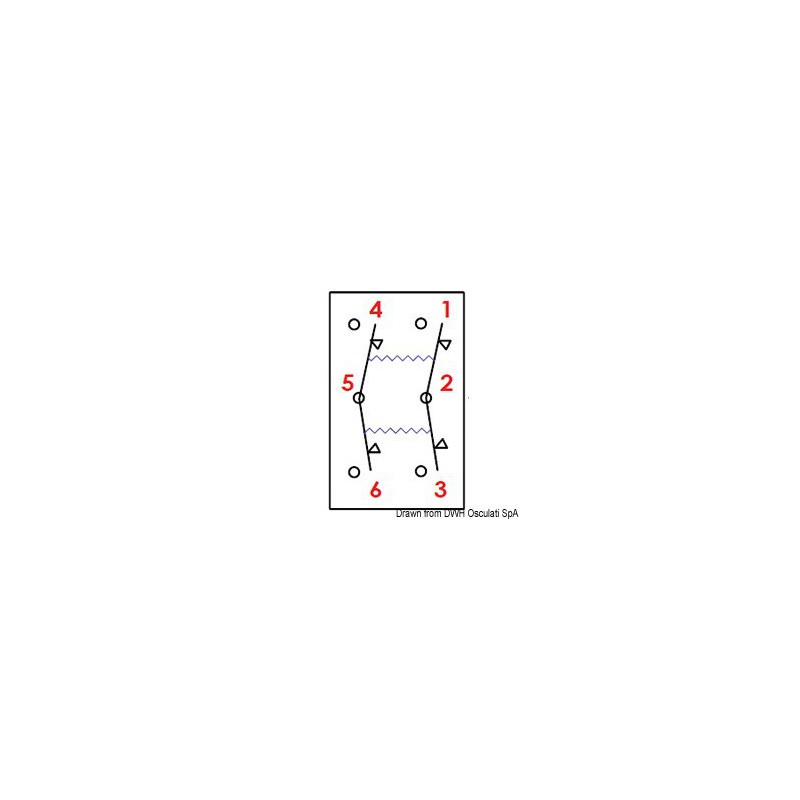

Fonction : (ON)-OFF-(ON) pour: Flap, Trim, passerelles etc.

Référence : 14.296.03

Stock : 0

Expédié sous 3 à 8 jours

14.296.03

6

(ON)-OFF-(ON) pour: Flap, Trim, passerelles etc.

9,89 €

Expédié sous 3 à 8 jours

9,89 €

Interrupteur à bascule "Marina R"

Nb de terminaux : 4

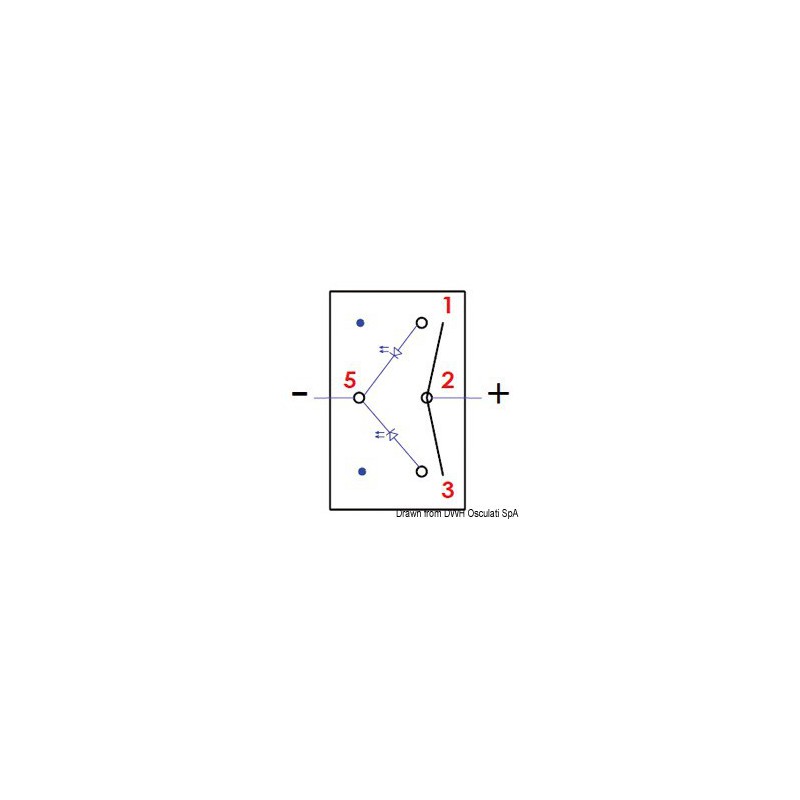

Fonction : ON-OFF-ON pour 2 circuits séparés

Référence : 14.296.04

Stock : 1

En stock - Expédié sous 24/48h

14.296.04

4

ON-OFF-ON pour 2 circuits séparés

11,97 €

En stock - Expédié sous 24/48h

11,97 €

Interrupteur à bascule "Marina R"

Nb de terminaux : 4

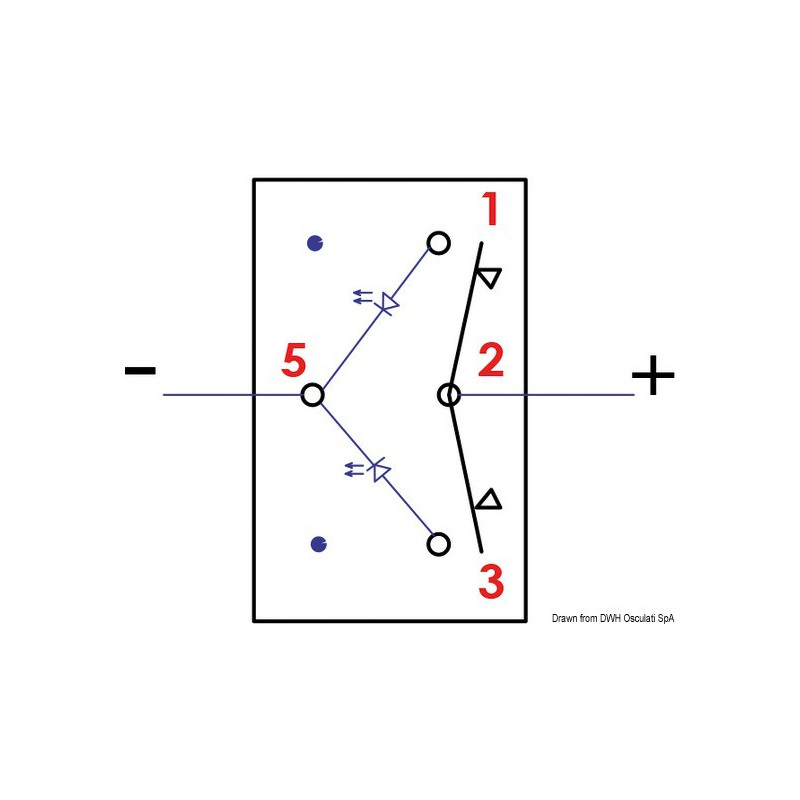

Fonction : (ON)-OFF-(ON) pour: passerelles hydrauliques, guindeaux, flap

Référence : 14.296.05

Stock : 0

Expédié sous 3 à 8 jours

14.296.05

4

(ON)-OFF-(ON) pour: passerelles hydrauliques, guindeaux, flap

9,98 €

Expédié sous 3 à 8 jours

9,98 €

Interrupteur à bascule "Marina R"

Nb de terminaux : 4

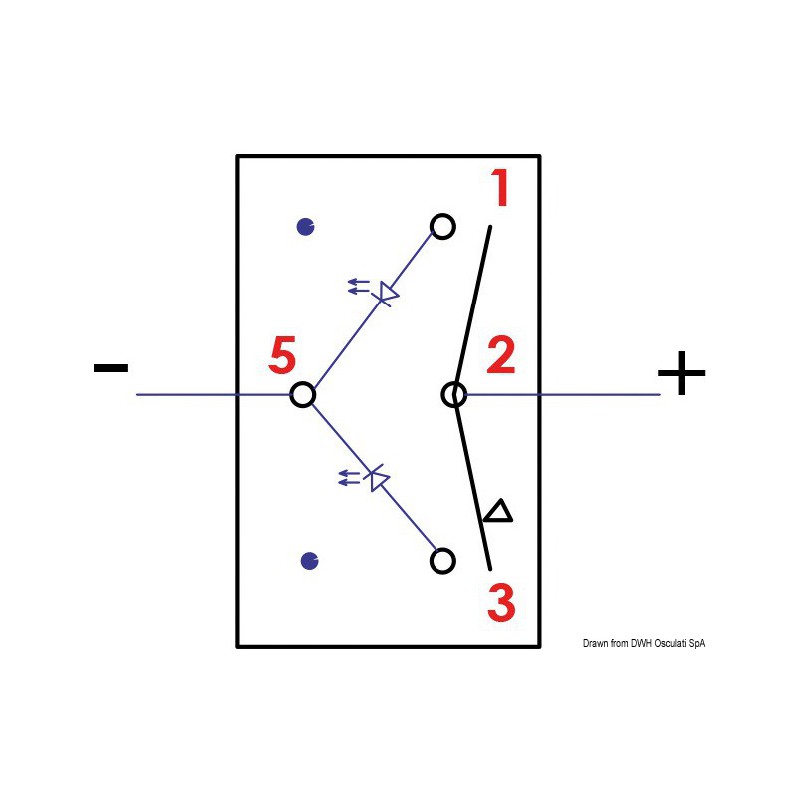

Fonction : ON-OFF-(ON) pour: pompes de fond de cale (automatique - manuelle)

Référence : 14.296.06

Stock : 0

Expédié sous 3 à 8 jours

14.296.06

4

ON-OFF-(ON) pour: pompes de fond de cale (automatique - manuelle)

9,98 €

Expédié sous 3 à 8 jours

9,98 €

Interrupteur à bascule "Marina R"

Nb de terminaux : 4

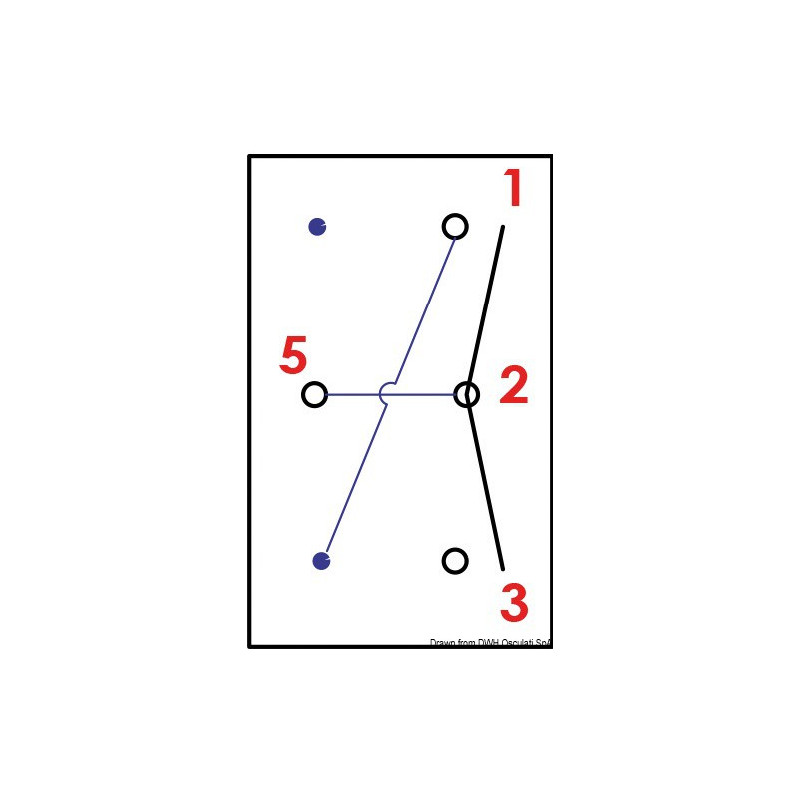

Fonction : ON(1) - OFF - ON(1+2)*

Référence : 14.296.07

Stock : -1

Expédié sous 3 à 8 jours

14.296.07

4

ON(1) - OFF - ON(1+2)*

8,32 €

Expédié sous 3 à 8 jours

8,32 €
